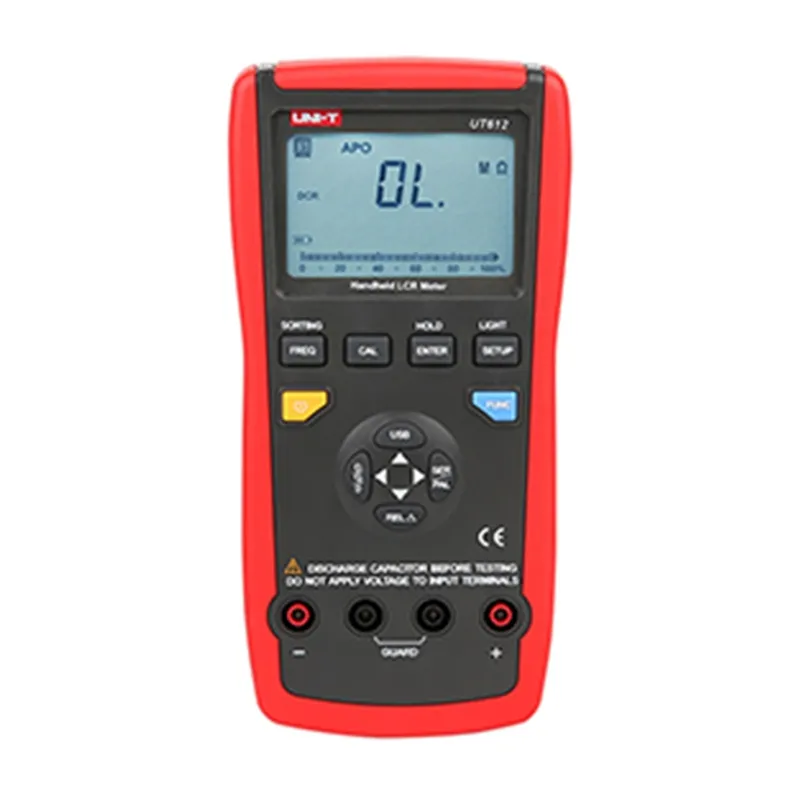

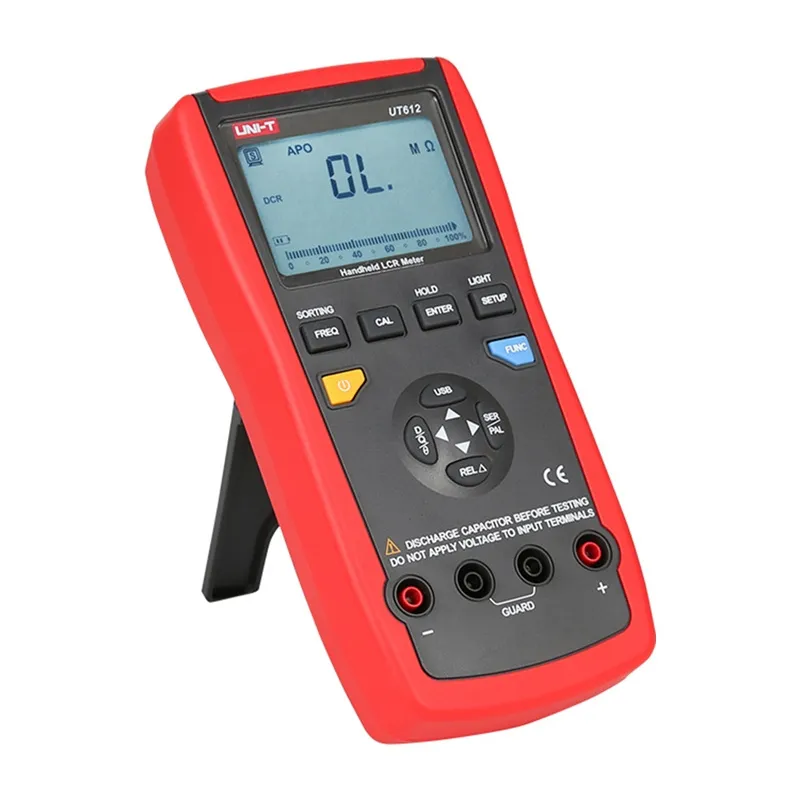

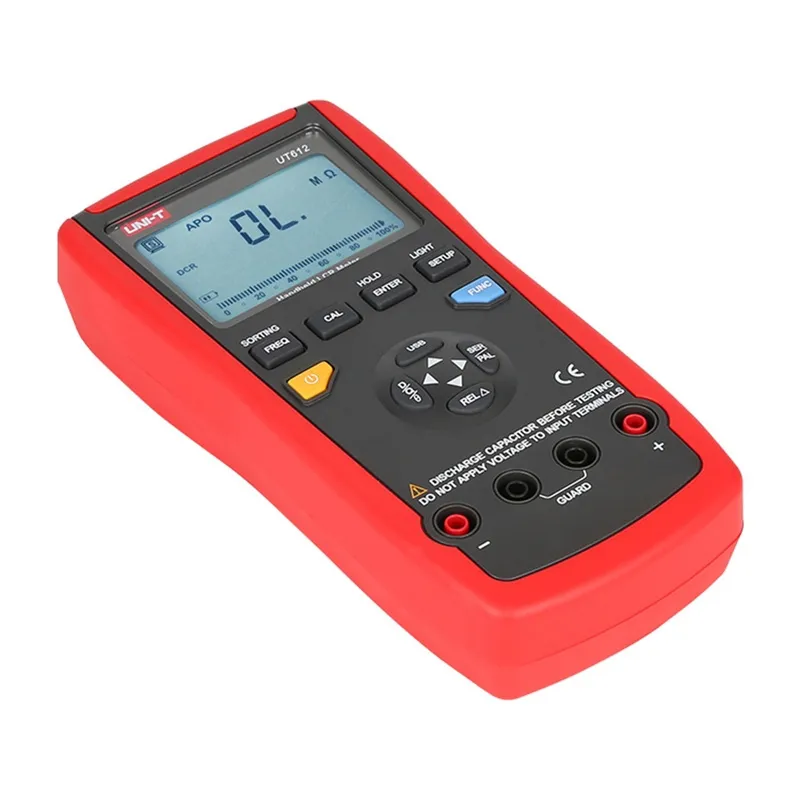

Uni-T UT612 LCR-Mõõtur
Uni-T UT612 LCR-Mõõtur on täiustatud mõõteseade, mis on mõeldud induktiivsuse, mahtuvuse ja takistuse täpseks testimiseks laia vahemiku jooksul—20 µH kuni 2000 H, 200 pF kuni 20 mF ning 20 Ω kuni 200 MΩ. Seade töötab viiel testfrekwentsil (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), pakkudes seeria- ja paralleelmõõtmise režiime ning toetab parameetreid nagu L, C, R, DCR, Q, D, θ ja ESR. Tänu oma suurele täpsusele, automaatsele LCR-komponentide äratundmisele ning USB-liidesele, mis võimaldab salvestada kuni 60 000 tulemust, on UT612 ideaalne kasutamiseks tootmisliinidel, komponentide kontrollimisel ja elektroonikaremondis.
Ulatuslikud mõõtmisfunktsioonid
Mõõtur pakub mitte ainult põhjalikke LCR-mõõtmisi, vaid ka täiustatud valikuid, nagu kvaliteedifaktori, kadude või faasnurkade mõõtmine. Võrdlusfunktsioon ja kõrvalekalde mõõtmine aitavad kiiresti hinnata, kas antud komponent vastab määratud tolerantsidele, mis kiirendab kvaliteedikontrolli ja diagnostikat. Tänu USB-liidesele saab mõõteseadet ühendada arvutiga ning salvestada kuni 60 000 mõõtmisresultaati. See lahendus on eriti kasulik olukordades, kus on oluline pikaajaline andmete dokumenteerimine ja analüüs. Automaatne välja lülitamise funktsioon aitab säästa akut ning madala patarei taseme indikaator (≤6.8 V) takistab ootamatuid katkestusi. Seadet saab toita nii 9V akuga kui ka USB kaudu, pakkudes suuremat paindlikkust. Komplekt sisaldab muu hulgas SMD-proovi, USB-kaablit ja tarkvara, mistõttu on mõõtur kohe kasutusvalmis.
Komplekt sisaldab
- Aku
- SMD-proov
- USB-kaabel
- Mitmeotstarbeline pistik
- Kasutusjuhend
| Tootja | Uni-T |
|---|---|
| Mudel | UT612 |
| Induktiivsus | 20 µH ~ 2000 H (±0.5% + 5) |
| Mahtuvus | 200 pF ~ 20 mF (±0.5% + 5) |
| Takistus | 20 Ω ~ 200 MΩ (±0.3% + 5) |
| Toetatud parameetrid | L, C, R, DCR, Q, D, θ, ESR |
| Testfrekwentsid | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Testpinge | 0.6 Vrms |
| Näidik | LCD (40 × 63 mm) |
| Loendused | 20 000 |
| D/Q loendused | 2 000 |
| D/Q resolutsioon | <
