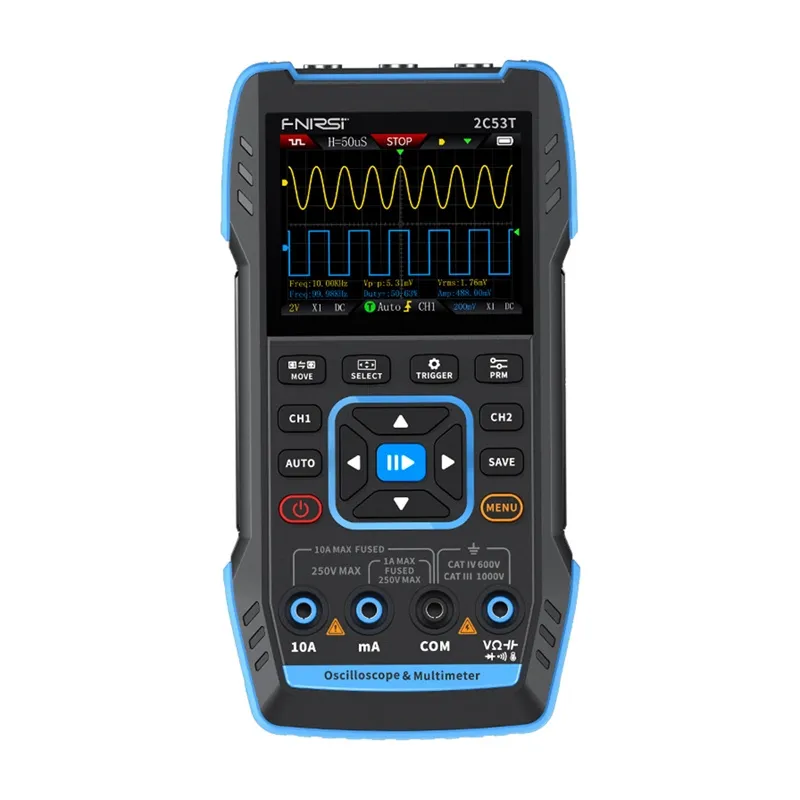

FNIRSI 2C53T 3-in-1 kaasaskantav osciloskoop-multimeeter signaaligeneraator

FNIRSI 2C53T ühendab endas 2×50 MHz/250 MSa/s osciloskoobi funktsioonid, millel on 8-bitine ADC ja 16 kpunkti mäluvahemik iga kanali jaoks (enne/järgne käivitust), multimeetri kuni 19999 väärtusega ning 50 kHz signaaligeneraator. Sisendtakistus on 1 MΩ ∥ 15 pF ning lülitatav AC/DC/GND. Tugev ABS-korpus koos silikoonkattega, 2,8-tolline 320×240 px ekraan ning 3000 mAh aku (kuni 4 tundi tööd) tagavad mobiilsuse ja pidevad mõõtmised isegi keerulistes tingimustes. Seade on sertifitseeritud CAT II 300 V, varustatud topelt keraamiliste fuse'ide ja ülepingekaitsega. Signaali salvestamise ja firmware'i uuendustega on teil alati kontroll tulemuste üle ning juurdepääs uusimatele funktsioonidele.

Värviline ekraan ja multimeeter

2,8-tolline ekraan, mille resolutsioon on 320×240 px, kuvab lainekujusid täisvärvites ning sellel on „lõpmatu järeltuleku“ funktsioon (säilitab signaali jälje ekraanil isegi pärast selle kadumist), hoides laine jälje ekraanil. Y–T, Rolling ja X–Y režiimid (nn Lissajousi kujundid signaalide faaside erinevuste analüüsiks) hõlbustavad faaside suhete jälgimist ning kõrge heledusega tagatakse loetavus kõikides tingimustes. Sisseehitatud multimeeter, mille resolutsioon on kuni 19999, võimaldab mõõta DC/AC, madala ja kõrge voolu, takistust, mahtuvust, diodesid, temperatuuri ning takistust (jooteküünal). Nutikad kaitsemehhanismid kaitsevad kasutajat ja seadet ülekoormuse eest.

Täiustatud riistvaraline arhitektuur

Professionaalne ARM + FPGA + kõrge jõudlusega ADC kombinatsioon, mida kasutatakse lauaarvuti osciloskoopides, tagab kiire käivitamise ja täpse signaali taasesituse. Käivitussüsteem pakub Edge (tõus/langus), Pulse Width, Video ja Slope režiime koos kuni 50% eelkäivituse ja 50% järelkäivitusega, võimaldades püüda isegi kõige lühemaid anomaaliaid ilma detailideta kaotamata.

Signaaligeneraator

Sisseehitatud funktsioonigeneraator pakub kuni ±400 V pinget ning kuni 50 kHz sagedust, samuti 13 lainekuju (sine, ruut, kolmnurk, saag, ramp, pulse, müra jne) koos reguleeritava nihkega (signaali nihkumine nullist) ja amplituudiga 10 mV/div sammudega, võimaldades testida filtreid, võimendajaid ja analoogkavandeid ilma täiendava varustuseta.
