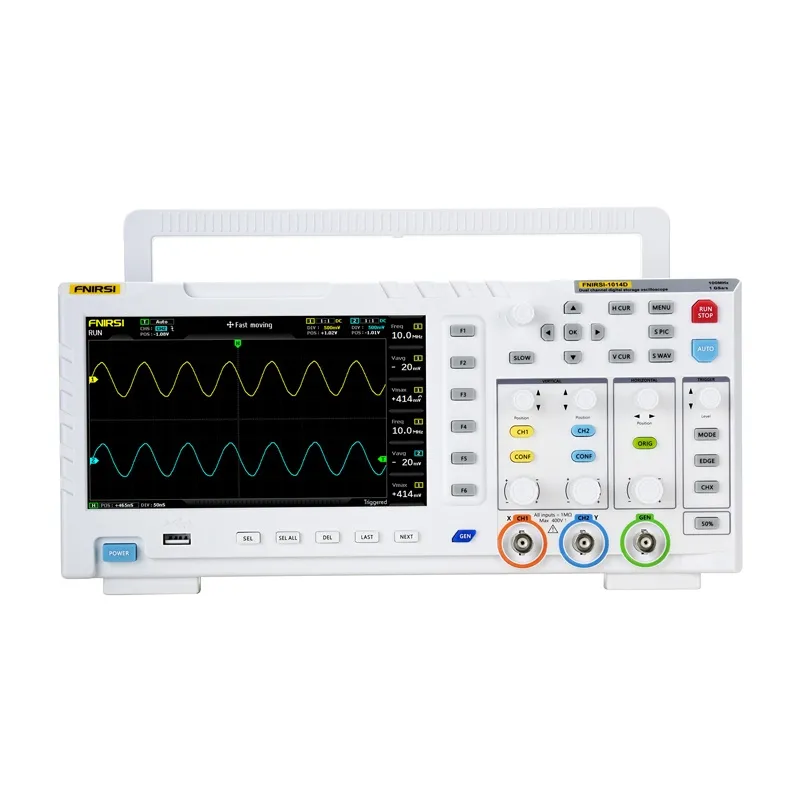

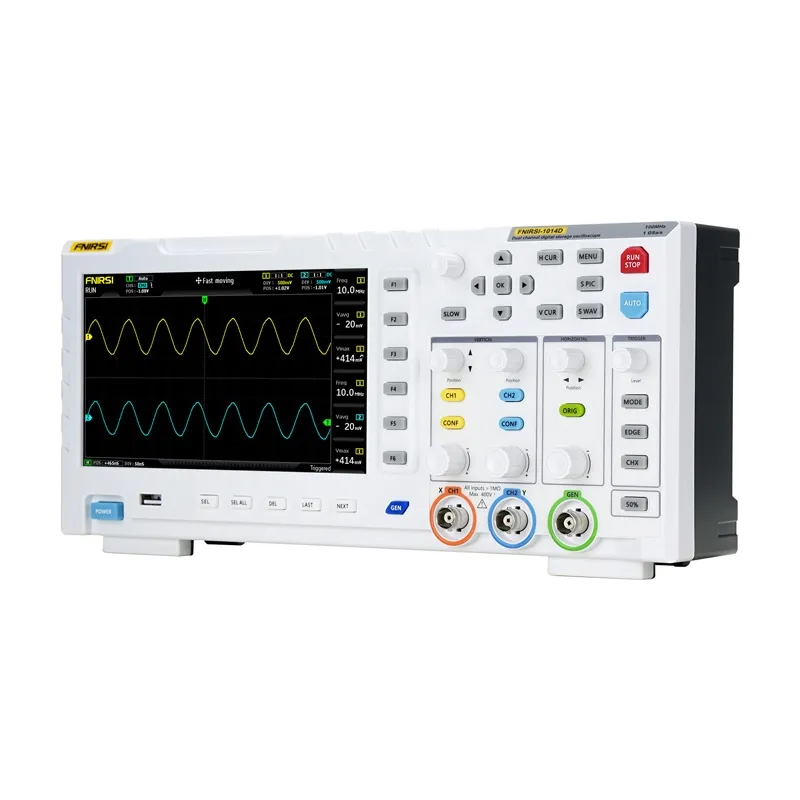

FNIRSI 1014D 2-in-1 osciloskoop-signaali generaator
FNIRSI 1014D on kompaktne digitaalne osciloskoop, mis on mõeldud elektroonikateeninduse, teadus- ja arendustööde osakondade, tehnilise hariduse ning hobihuviliste jaoks. See võimaldab samaaegset analüüsi ja signaali genereerimist, mis märkimisväärselt laiendab rakendusvaldkondi vooluringide diagnoosimisel, prototüüpide testimisel või õppimisel lainete töötlusest. Seadmel on kaks sisendkanalit, mille takistus on 1 MΩ ning mis toetab 100 MHz laiust, 1 GSa/s näidistamisega. 7-tolline LCD-ekraan, mille resolutsioon on 800×480 px, hõlbustab kasutamist. On võimalik kasutada automaatanalüüsi, FFT-d, X-Y režiimi ning kursorite salvestamist. Seadmel on ka 1GB sisemälu, mis võimaldab salvestada kuni 1 000 lainet ning 1 000 ekraanipilti ning andmeid saab hõlpsasti arvutisse eksportida USB kaudu.
Kiire signaalianalüüs
Kõrge näidistamise sagedus 1GSa/s ja 100 MHz laiusega võimaldavad üksikasjalikku analüüsi analoog- ja digitaalsignaalidest. See võimaldab seadmel tabada isegi lühiajalisi anomaaliaid lainel. Käivitusrežiimid hõlmavad Auto, Single ja Normal, võimaldades seadet püüda nii häirepulsi kui ka regulaarsed analoogsignaale, näiteks sinusoide.
Integreeritud DDS generaator
Integreeritud DDS-signaali generaator toetab 14 standardset lainet (sh sinusoide, ruutlaine, sawtooth, kolmnurk), mille sagedust saab täpselt reguleerida 1 Hz sammuga. Kasutatud lahendus võimaldab genereerida täpseid signaale testimiseks ja simulatsiooniks. Väljundsageduse vahemik ulatub kuni 10 MHz (sinusoidi puhul), võimaldades testida laia valikut elektroonilisi ja signaaliradu.
Waveform salvestamise funktsioon
"Salvesta väljund" funktsioon võimaldab salvestada osa või kogu tegelikust lainest osciloskoobist generaatori väljundsignaalina. Võimalus salvestada kuni 1 000 kohandatud signaali suurendab testimise ja analüüsi paindlikkust. See lahendus eristab FNIRSI 1014D-d klassikalistest juhuslike generaatoritest, mis tuginevad ainult käsitsi signaali reguleerimisele.
Ülepingetõrje
Integreeritud kõrgepinge kaitse moodul võimaldab seadmel ohutult mõõta signaale kuni 400V (x10 sondiga), vähendades kahjustuste riski mõõtmiste ajal võrgusüsteemides
