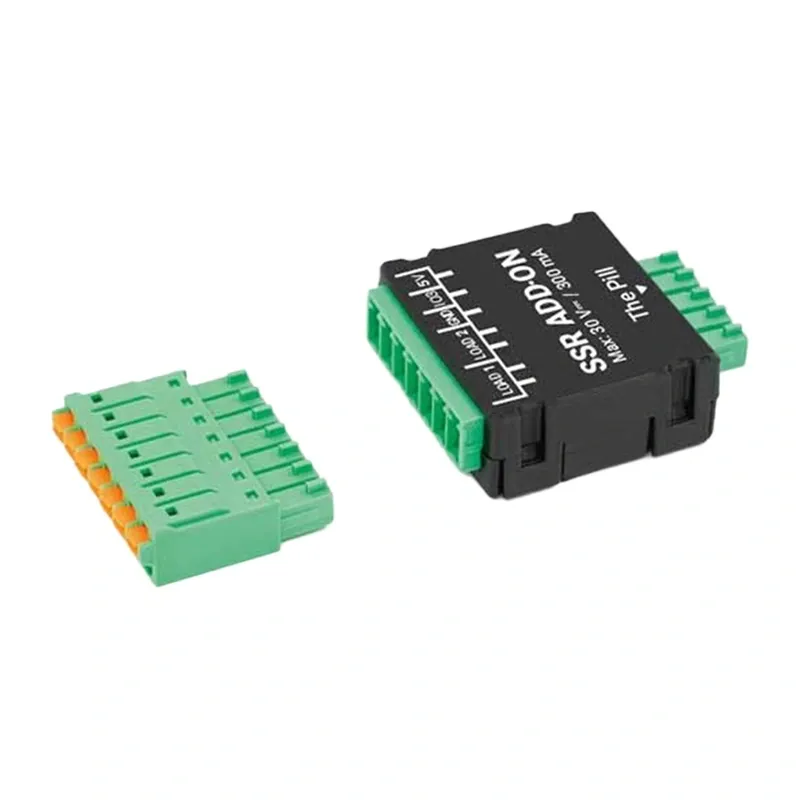

Shelly SSR Topeltkanaliga moodul – Lisaseade The Pill jaoks
Laieneda Shelly poolt toodetud The Pilli võimalusi SSR lisamooduliga, mis võimaldab iseseisvat juhtimist kahe 30 V ja kuni 300 mA vooluga DC-koormuse puhul iga kanali kohta. Galvaaniliselt isoleeritud pooljuht-relee kasutamine tagab usaldusväärse ja vaikselt toimiva lülituse, suurendades ühendatud seadmete ohutust. See on praktiline lahendus valgustuse, ventilaatorite ja teiste DC-toitega seadmete juhtimiseks. Märkus: mooduli ühendamiseks The Pilliga Shelly poolt on vajalik 5-terminali lisaseade, mis müüakse eraldi.
Iseseisev juhtimine kahe DC-koormuse jaoks

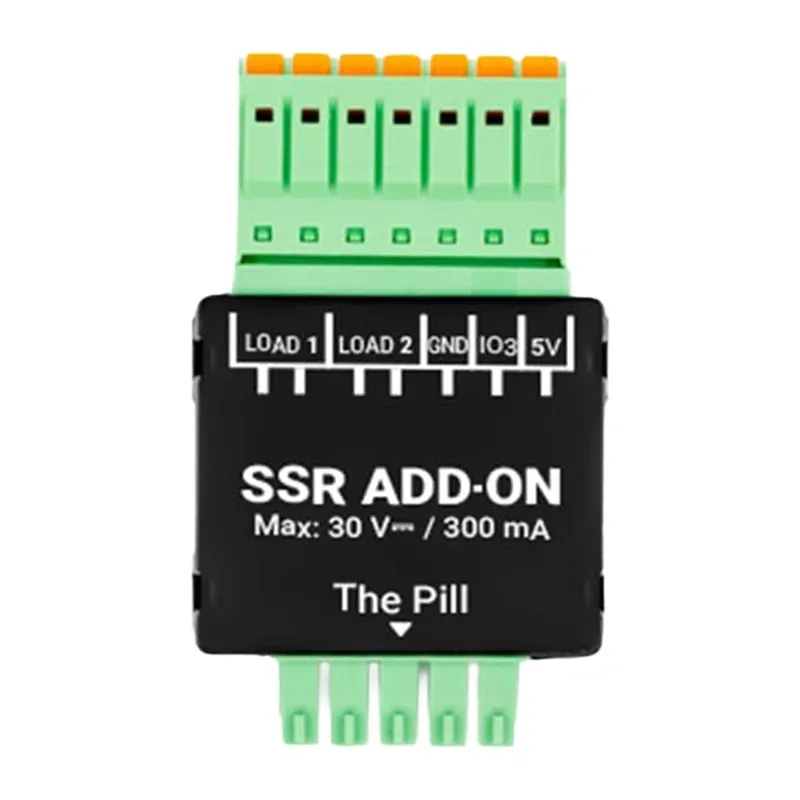

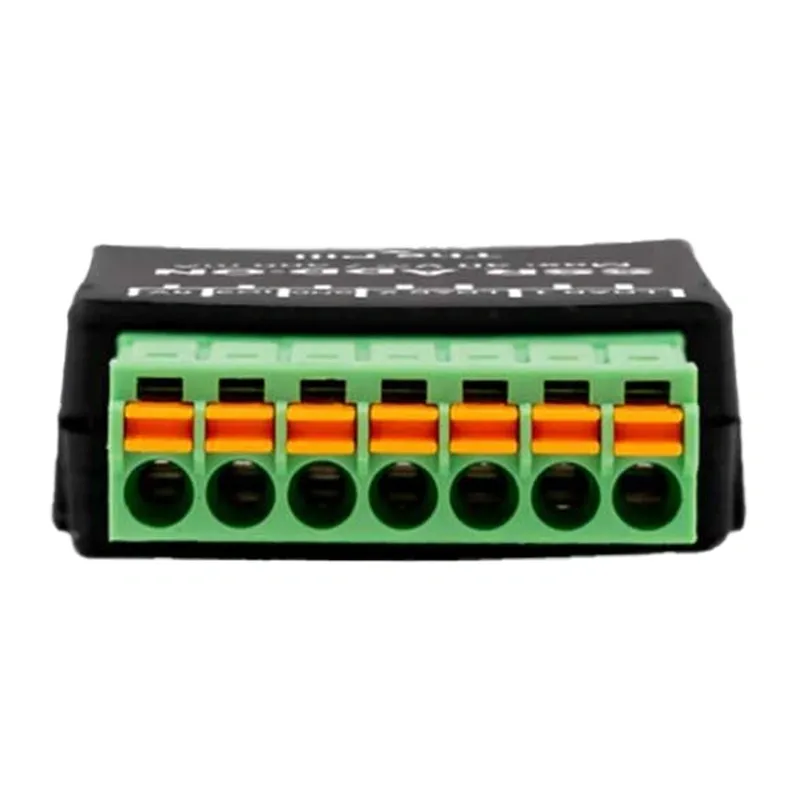

Moodul on varustatud kahe SSR väljundi LOAD1 ja LOAD2-ga, mis võimaldavad kahe seadme samaaegset iseseisvat juhtimist. Iga kanal toetab kuni 30 V DC ja 300 mA koormusi, pakkudes paindlikkust automaatikasüsteemide ehitamisel ja laiendamisel. Pooljuht-releed kasutades on lülitamine tõhus, ohutu ja vaikselt toimiv. Moodul on varustatud ka IO3 pordiga, mis töötab loogikatasemel 3,3 V. Seda saab seadistada digitaalseks sisendiks või väljundiks, mis suurendab seadme kasutusvõimalusi erinevates rakendustes. Lisaks on saadaval valikulised 5V ja GND terminalid ning liides, mis võimaldab ühendust 5-terminali lisaseadmega, mis on vajalik sobivuse saavutamiseks The Pilliga Shelly poolt.
Komplektne disain ja lihtne integreerimine
Moodul on väike, mõõtmetega vaid 36 × 31 × 11,5 mm ja kaalub 12 g, mis võimaldab seda hõlpsasti paigaldada ka piiratud ruumidesse. Shelly poolt müüdav 5-terminali lisaseade on vajalik ühendamiseks The Pilliga. Madal energiatarve, vähem kui 0,6 W, toetab kogu süsteemi energiatõhusat tööd.
| Tootja | Shelly |
|---|---|
| Mudel | SSR Add-on |
| Ühilduvus | The Pill by Shelly (vajalik 5-terminali lisaseade) |
| Väljundid | LOAD1, LOAD2 |
| Maksimaalne lülituspinge | 30 V DC |
| Maksimaalne lülitustõmme | 300 mA |
| Sisend/Väljund | IO3 (3,3 V loogikatasemega) |
| IO3 konfiguratsioon | Digitaalne sisend või digitaalne väljund |
| Lisaterminalid | 5V, GND |
| Võimsuse tarbimine | < 0,6 W |
| Mõõt |
